心率检测触发器

概述

Labvanced 心率测量是一种生理追踪系统，使用标准网络摄像头远程估计心率——不需要专业硬件。

此事件监听器在心率检测更新时触发。选择此触发器后，可以测量 BPM、时间戳和置信评分。

注意: 所有处理均在客户端进行，确保 GDPR 合规，并保证不会传输或存储任何面部数据。

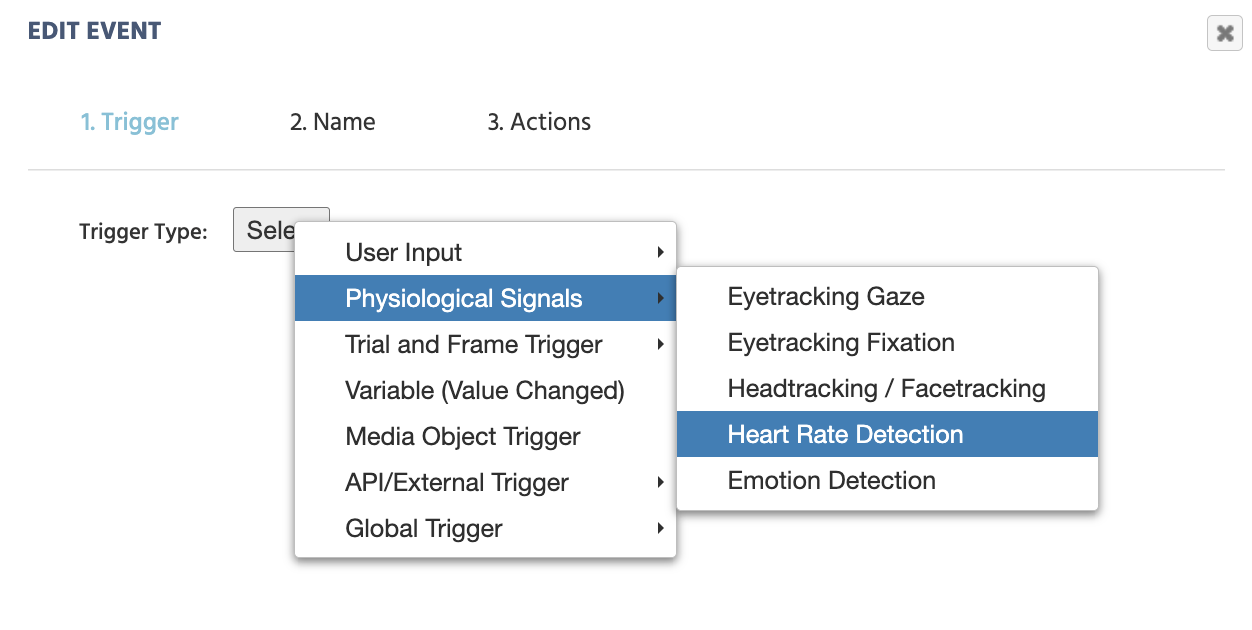

Labvanced 中的情绪检测触发器菜单。

从事件的触发菜单中找到 心率检测触发器。

记录心率数据

选择触发器并为操作命名后，会出现一个对话框，提示您设置相关事件以记录心率检测的数据：

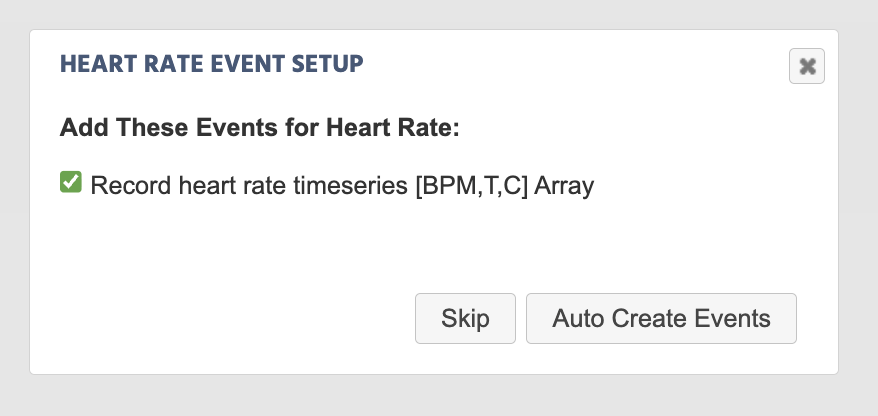

在 Labvanced 中创建自动事件以记录心率检测。

选择 心率检测触发器 后，会出现一个提示框，设置事件以记录与心率相关的值。 注意: 请参见下方数据表图像，了解此事件记录的数据预览。

由于自动创建此事件，将创建以下操作（如下面的图片所示）。分配变量名称 heartRate_心率检测，并指定触发器特定值[BPM,T,C]数组作为数据收集期间要记录的值。

从这里开始，可以通过 变量 面板进一步编辑变量名称，触发器值也可以重新分配为不同值。请参见下面的 值选择菜单 以获取更多选项。

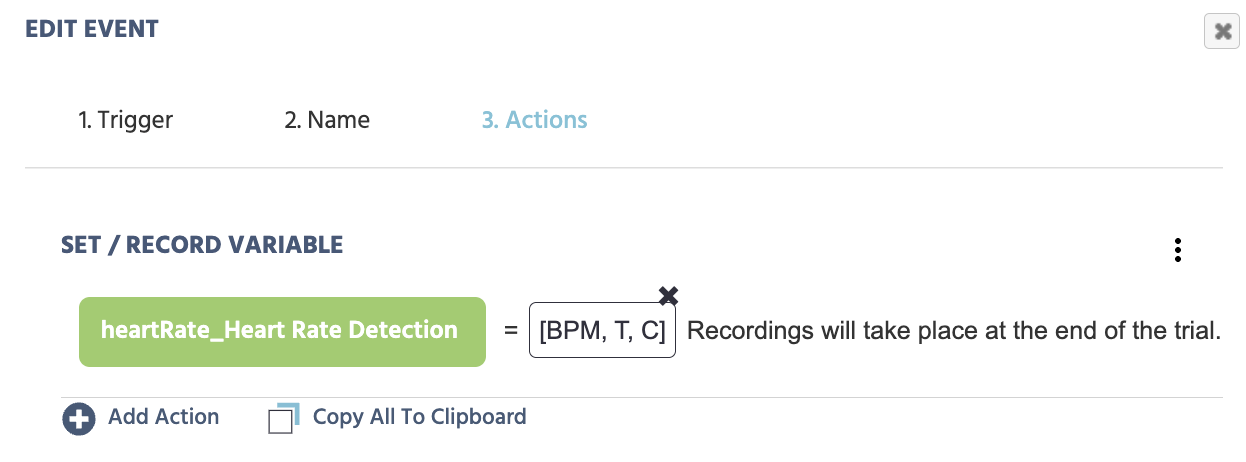

在 Labvanced 中为情绪检测触发器自动生成的事件。

自动生成的用于记录心率检测结果的事件，这在上面的步骤中提示创建事件。

在 Labvanced 中收集的心率数据预览

下面是曾在 Labvanced 中激活上述事件后记录的数据示例：

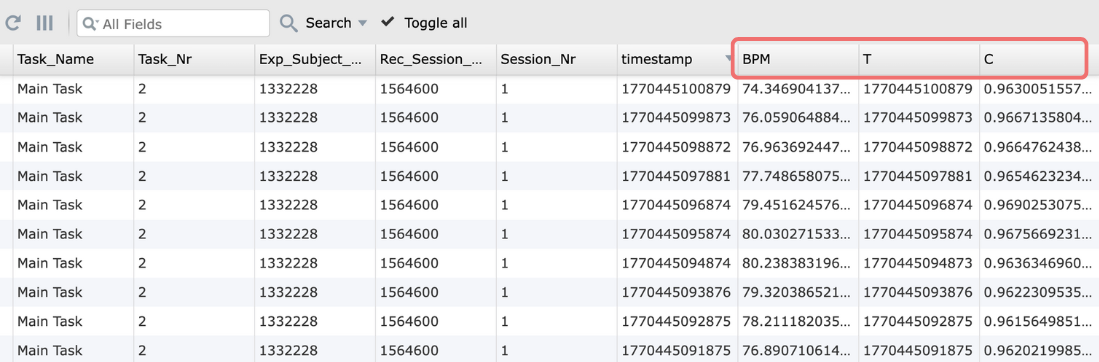

在 Labvanced 中记录的心率检测数据

使用 [BPM,T,C] 触发器特定值收集的数据预览。

启用 / 激活心率检测

为了使心率检测触发器正常工作，必须在 任务控制 和 设置下 激活和启用 相关设置，如下所述。

研究设置 - 启用心率检测

在 设置 标签中，导航到 生理 → 心率检测，选中复选框以在您的研究中激活心率测量。

注意: 由于远程心率检测 (rPPG) 通过计算加权平均值进行工作，因此可能需要 10 秒或更长时间才能初始化，在 设置 标签下有一个设置被称为 在研究开始时初始化 RPPG，通过激活此设置可以确保 rPPG 测量在您的主要任务开始之前准备就绪（除非您在第一个任务中启用 RPPG）。此外，还有一个附加设置叫做 等待心率置信度，启用后，研究将等待直到心率检测达到指定的置信水平后再继续。如果在实验过程中，心率置信度低于指定阈值，研究也会暂停。这对于确保心率数据的可靠性非常有用。

任务设置 - 启用心率检测

在 任务编辑器 的 任务控制 部分，导航到 生理信号 标签并选中复选框，以便在特定任务中激活心率检测。

启用心率检测后，单击复选框，会出现一个对话框，提示您指示是否应创建一个事件来记录心率检测数据值，以及记录应发生在哪个帧上：

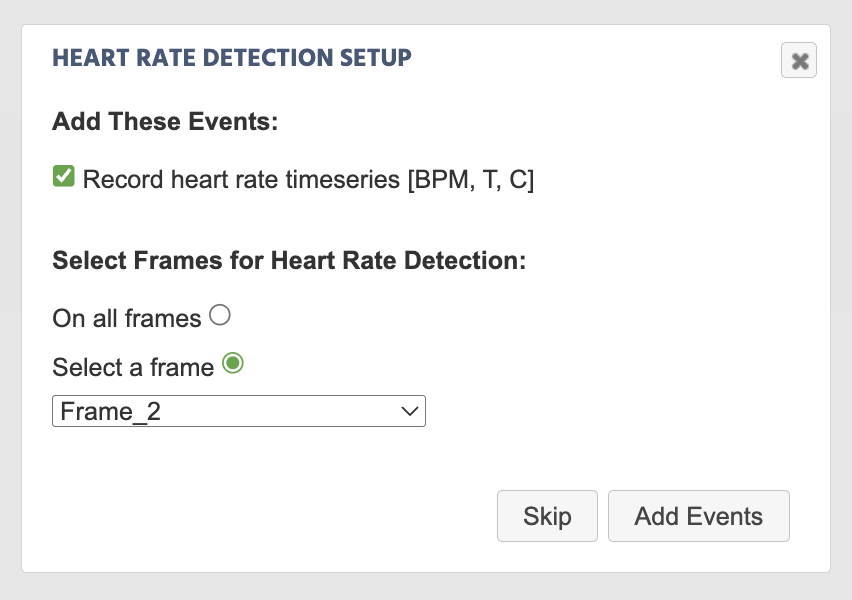

通过任务控制创建记录心率检测数据的事件

通过 任务控制 在 生理信号 下，也可以自动生成心率检测的数据记录，并指定数据记录应发生的具体帧。

触发器特定值用于心率检测

选择 心率检测触发器 后，在 值选择菜单 中提供以下选项。

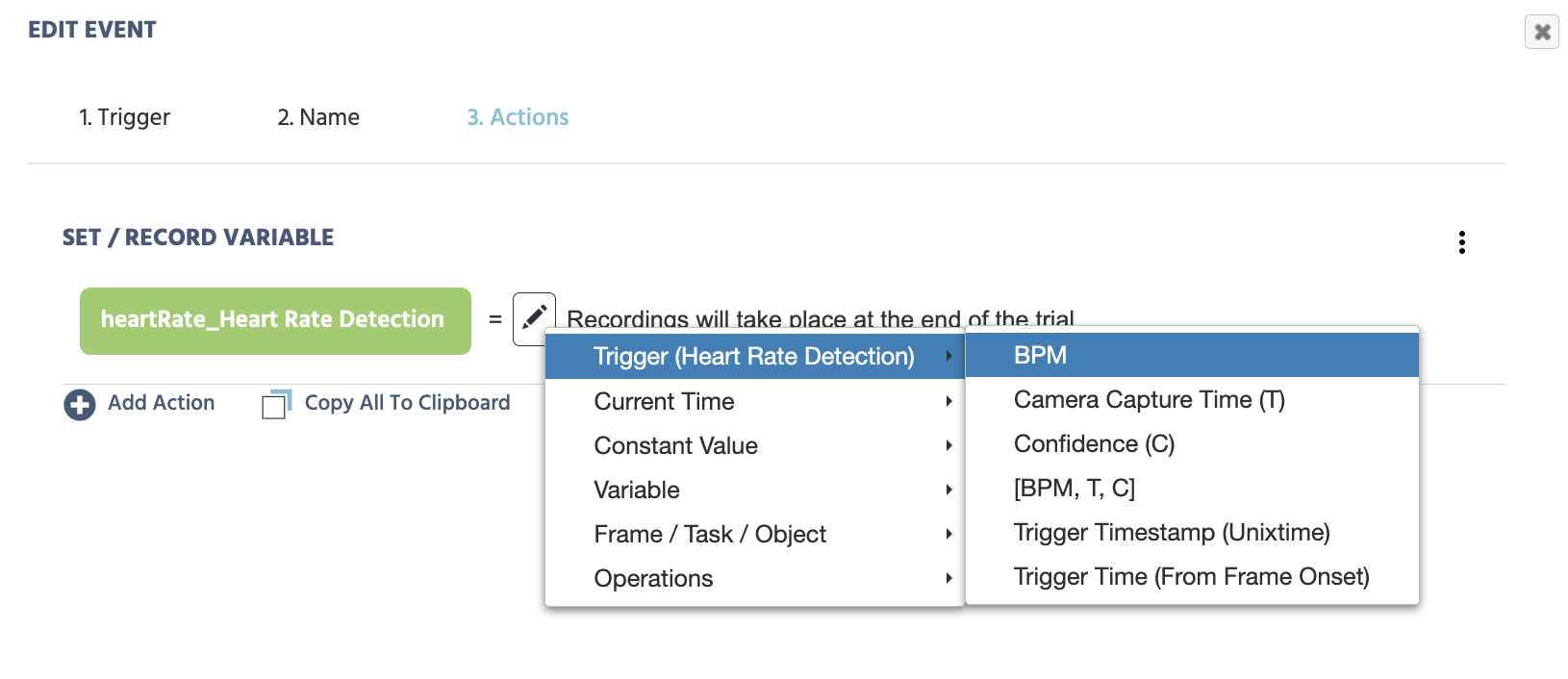

通过变量选择菜单访问 Labvanced 中的触发器特定菜单

通过 值选择菜单 访问 心率检测触发器 的触发器特定值。

值	描述
`BPM`	表示以每分钟心跳数（BPM）测量的心率的数值。
`相机捕获时间 (T)`	基于图像快照（即摄像头捕获）发生时的调整时间戳值，执行心率检测计算所需。注意: 虽然触发器时间戳是触发器启动时的一个值，但算法需要几毫秒才能在本地捕获图像帧并处理相关的心率分数。因此，使用 `相机捕获时间 T` 值会更为准确。
`置信度 (0)`	从 0 到 1 的值，表示测量心率值的置信度。
`[BPM, T, C]`	包含心率 (`BPM` - 每分钟心跳数)、相机捕获时间 (`T`) 和测量置信区间 (`C`) 值的数组。请参见上述数据记录部分的图像预览，以了解收集到的数据。
`触发器时间戳 (Unix 时间)`	触发器的 UNIXTIME 时间戳。注意: 请参见相机捕获 T 值，因为这是更准确的情感检测发生时间，如上所述。
`触发时间（从帧开始）`	从帧开始/起始发生的触发时间（以毫秒为单位）。

包含心率检测触发器的实用示例

远程心率检测 (rPPG) 演示

在此演示中，激活了远程心率检测。相关值（BMP、时间戳和测量的置信区间）将实时显示。
